產品簡介:

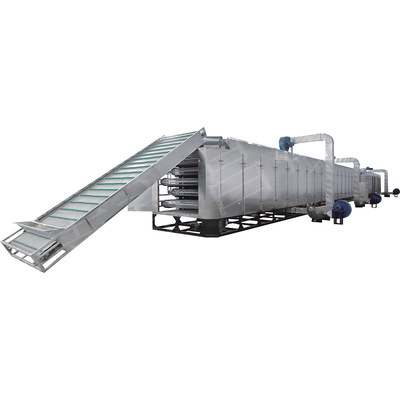

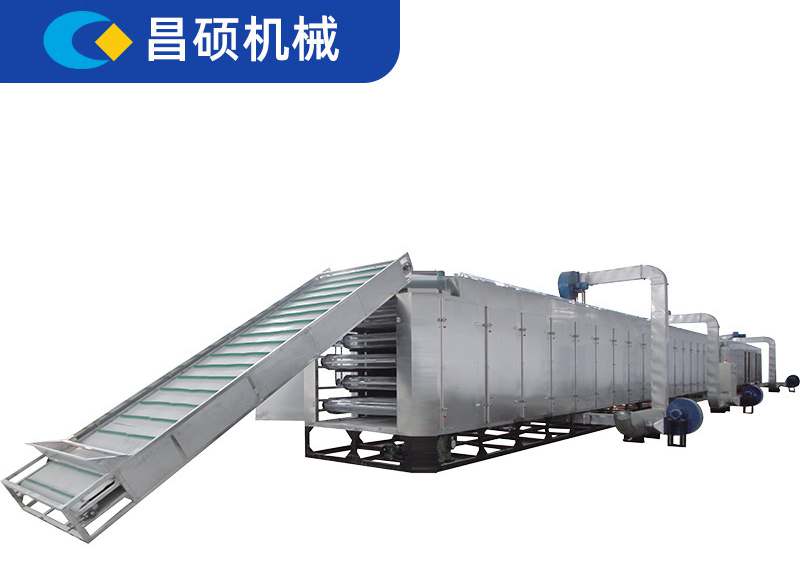

帶式干燥機概述又稱網帶式干燥機,帶式干燥烘箱。被干燥烘烤的物料連續從進料口進入,通過網帶傳送裝置勻速經過加熱隧道,向出料口運行。物料在運行過程中被加熱,將濕氣或溶劑蒸發后排出室外。一般為單層式結構,有時為了節約空間增加產量,會(huì )設計制造成三層、五層結構。
帶式干燥機由若干個獨立的單元段組成。每個單元段包括循環風機、加熱裝置、單獨或公用的新鮮空氣抽入系統和尾氣排出系統。對干燥介質數量、溫度、濕度和尾氣循環量操作參數,可進行獨立控制,從而保證帶干機工作的可靠性和操作條件的優化。帶干機操作靈活,濕物進料,干燥過程在完全密封的箱體內進行,勞動條件較好,免了粉塵的外泄。帶式干燥機是成批生產用的連續式干燥設備,用于透氣性較好的片狀、條狀、顆粒狀物料的干燥,對于脫水蔬菜、催化劑、中藥飲片等類含水率高、而物料溫度不允許高的物料尤為合適;該系列干燥機具有干燥速度快、蒸發強度高、產品質量好的優點,對脫水濾餅類的膏狀物料,需經造?;蛑瞥蓷l狀后方可干燥。
主要用途:
用于透氣性較好的片狀、條狀、顆粒狀物料的連續成批干燥,尤其適合于含水率高,且具備熱敏性能的物料,如脫水蔬菜、中藥飲片等??筛稍锝?jīng)造?;蛑茽詈蟮拿撍疄V餅類的膏狀物料。對于含水率特別高的物料,可用多臺串聯形成流水線。
工作原理:
干燥段分成若干單元,每一單元的熱風獨立循環,由下往上或由上往下穿過鋪滿物料的不銹鋼網帶,帶走物料水份。網帶緩慢移動,物料運行速度可根據物料溫度調節。干燥后的成品連續落入收料器中。
產品特點:
1、物料在帶干機上受到的振動和沖擊輕微,物料顆粒不易粉化破碎,因此也適用于干燥某些不允許碎裂的物料。
2、帶干機不僅供物料干燥,有時還可對物料進行焙烤、燒成或熟化處理操作。
3、帶干機結構不復雜,安裝方便,能長期運行,發生故障時可進入箱體內部檢修,維修方便。
4、具有干燥速率高、蒸發強度高、產品質量穩定等優點。
技術規格
產品型號 | DW-1.2-8 | DW-1.2-10 | DW-1.6-8 | DW-1.6-10 | DW-2-8 | DW-2-10 |
單原數 | 4 | 5 | 4 | 5 | 4 | 5 |
帶寬 | 1.2 | 1.2 | 1.6 | 1.6 | 2 | 2 |
干燥段長(m) | 8 | 10 | 8 | 10 | 8 | 10 |
鋪料厚 | ≤60 | |||||
使用溫度(℃) | 50-120 | |||||
蒸汽壓力(Mpa) | 0.2-0.6 | |||||
蒸汽耗量 (kg/h) | 120-130 | 150-370 | 150-370 | 170-470 | 180-500 | 220-600 |
換熱面積(㎡) | 272 | 340 | 352 | 440 | 448 | 560 |
干燥時間 | 0.2-1.2 | 0.3-1.5 | 0.2-1.2 | 0.3-1.5 | 0.2-1.2 | 0.3-1.5 |
干燥強度(kg水/h) | 60-160 | 80-220 | 75-220 | 95-250 | 100-260 | 120-300 |
風機數量 | 5 | 6 | 5 | 6 | 5 | 6 |
設備總功率(kW) | 11.4 | 13.6 | 11.4 | 13.6 | 19.7 | 23.7 |
外型尺寸(長x寬x高) | 9.5x1.5x2.83 | 11.5x1.5x2.83 | 9.5x2.24x2.83 | 11.5x2.24x2.83 | 9.5x2.66x3.5 | 11.5x2.66x3.5 |
重量 | 14800 | 15700 | 15400 | 16500 | 16300 | 27800 |
